Menghitung Volume RAB dengan AutoCAD

UPDATE 23 DESEMBER 2021
Salah satu masalah besar ketika kita menghitung RAB adalah saat kita menghitung Volumenya, Kenapa? lah iya Karena selain menyitra waktu yang okeh juga ngitungnya mumet sekaligus bundet + ruwet jadi satu, karena saking jlimetnya.

Maka dari itu untuk mempermudah kita gunakan program AutoCAD untuk bisa menghitung Volume dengan Cepat, Tapi Syaratnya harus/kudu bisa AutoCAD 3D. Ingin bisa AutoCAD 3D? disini

Misal kita mencari volume galian pondasi dengan panjang total 36 m. Maka penampang galian kita gambar dulu, misal ukurannya lebar 0.8 m dan tinggi 1 m, berikut langkah-langkahnya :

Pada Menu Command ketik rec lalu tekan enter Misal kita mencari volume galian pondasi, maka penampang galian kita gambar dulu, misal ukurannya lebar 0.8 m dan tinggi 1 m, berikut langkah-langkahnya :
  1. pada Menu Command ketik rec lalu tekan enter

ketik ukuran rectangle
ketik ukuran rectangle


  1. klik sekali di layar
  2. lalu ketik @0.8,1 lalu tekan enter
  3. akan tampak pada layar sebuah kotak/rectangle dengan ukuran lebar 0.8 dan tinggi 1 (jika tidak tampak maka gulung scrol pada mouse untuk memperbesarnya
  4. Setelah jadi
    Setelah jadi


  5. lalu berikan perintah extrude, caranya pada menu command ketik ext, lalu enter
  6. lalu pilih objek rectangle yang tadi telah dibuat, lalu enter
  7. ketik panjang pondasi total, misal panjang pondasi total adalah 36 m, maka ketik 36, lalu enter, (jika ingin download contoh gambar AutoCAD dengan panjang pondasi 36, klik disini), lalu enter sekali lagi

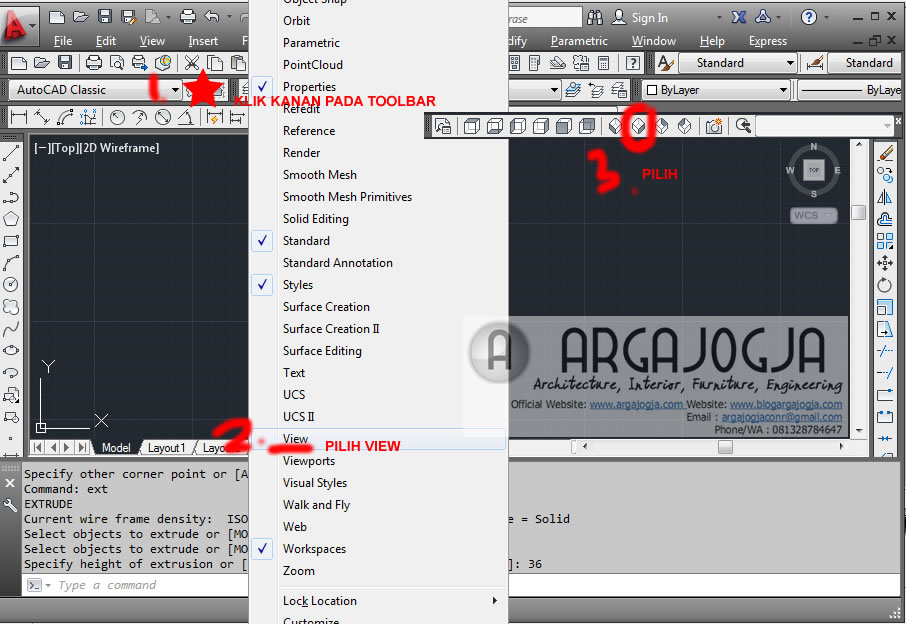

  8. tampilkan layar dalam tampilan 3D, caranya tampilkan toolbar view, lalu klik toolbar SE- isometri
  9. tampilkan ke 3d
    tampilkan ke 3d


  10. Tampilan dari tampak SE isometri setelah di extrude
  11. tampilan SE isometric
    tampilan SE isometric


  12. Terus tampilkan toolbar inquiry pada AutoCad, caranya, klik kanan disembarang toolbar, aktifkan ceklist inquiry (lihat gambar diatas), pilih toolbar mass properties (nek ra salah) pilih objek rectangle yang sudah diextrude tadi, lalu enter
  13. volume dengan autocad
    volume dengan autocad


  14. jika benar, akan keluar nilai volumenya

O iya disini juga ada tutorial yang lain seperti langkah-langkah menghitung RAB, Membuat objek 2d ke 3d, mengaktifkan vray pada 3 ds max dan lain-lain selamat mencoba!!
