Cara Mengeksport Model Struktur Water Tower dari SAP 2000 Ke Program AutoCAD

tutorial-SAP-2000

Langsung wae, Pemodelan Objek 3D pada AutoCAD bisa dilakukan melalui program SAP 2000 yakni dengan cara membuat model 3D di SAP 2000 terlebih dahulu baru setelah itu kita ekspor ke program AutoCAD, berikut ini diambil contoh sebuah Model Struktur Water Tower dari SAP 2000 yang di eksport Ke Program AutoCAD, selamat mengikuti..

1. Buat model struktur water tower terlebih dahulu melalui, file - new model - storage structure (lihat gambar dibawah)

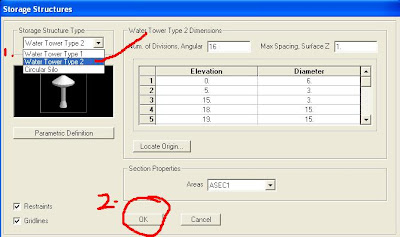

tutorial-SAP-20002. tentukan type water tower yang di gunakan

tutorial-SAP-2000

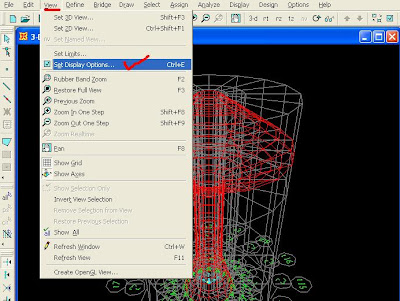

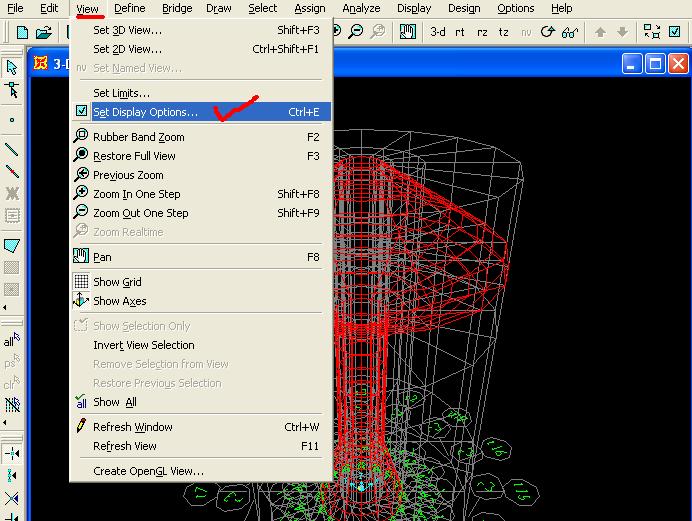

3. tampilkan penampang asli water tower tersebut (lihat gambar dibawah ini)


tutorial-SAP-2000
tutorial-SAP-20004. pilih menu file - Exsport - AutoCAD DXF file

tutorial-SAP-20005. Ubah type file menjadi dwg, berinama lalu klik save

tutorial-SAP-20006. Buka diprogram Autocad dan tampilkan dalam tampilan 3 Dimensi, jika benar akan tampak seperti gambar dibawah ini

tutorial-SAP-20007. Selesai, gampang tenan to?
