Laporan Kontruksi IMB Bangunan SPBU dan Kantor

Beberapa waktu yang lalu tim Argajogja mendapat job untuk membuat laporan konstruksi bangunan kantor dan SPBU. Luas Bangunan SPBU dan Kantor totalnya sekitar 400 m2. Berikut gambar kerjanya

gambar kerja Bangunan SPBU dan Kantor
gambar kerja Bangunan SPBU dan Kantor


Laporan kontruksi ini akan digunakan untuk mengajukan syarat IMB di dinas perizinan. Sudah menjadi perkara yang maklum diketahui bahwa ada beberapa syarat yang harus Anda penuhi untuk mendapatkan IMB bangunan Anda.

Bangunan SPBU ini menggunakan kontruksi baja sedangkan kantornya menggunakan kontruksi beton. Hanya atapnya saja yang menggunakan baja. Untuk finishing SPBU menggunakan material alumunium composite panel sedangan Atap meggunakan galvalum tebal 0.4 m dengan rangka gording baja berukuran UNP15. Untuk Kolom menggunakan baja berukuran W300X300X10X15 sedangkan baloknya berukuran 300x150x6.5×9.

Baca : Tabel Profile Baja H dan C Gunung Garuda

Struktur baja adalah struktur yang paling efektif dan banyak diminati untuk kontruksi khusus seperti SPBU. Selain cepat pengerjaanya perawatannya juga mudah. Berikut laporan kontruksi bangunan SPBU dan kantornya.


cover Laporan Kontruksi IMB Bangunan SPBU dan Kantor
cover Laporan Kontruksi IMB Bangunan SPBU dan Kantor

isi laporan struktur SPBU dan kantor
isi laporan struktur SPBU dan kantor

pemodelan SPBU
pemodelan SPBU



profil baja SPBU
profil baja SPBU

tabel perhitungan kekuatan  beton
tabel perhitungan kekuatan  beton

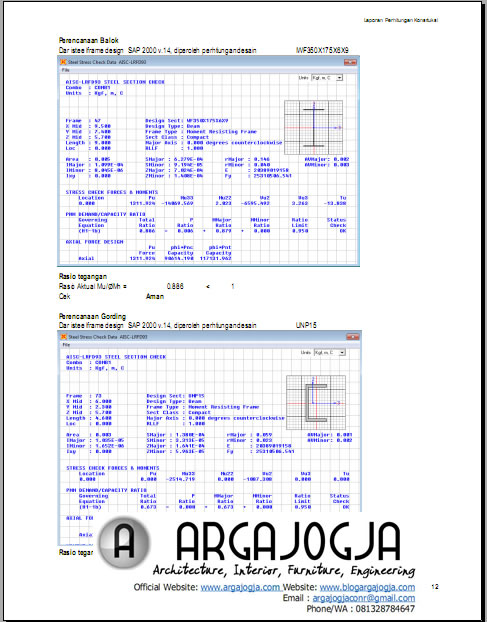

tabel perhitungan kekuatan baja rasio
tabel perhitungan kekuatan baja rasio

perhitungan pedestal
perhitungan pedestal

perhitungan pondasi spbu
perhitungan pondasi spbu

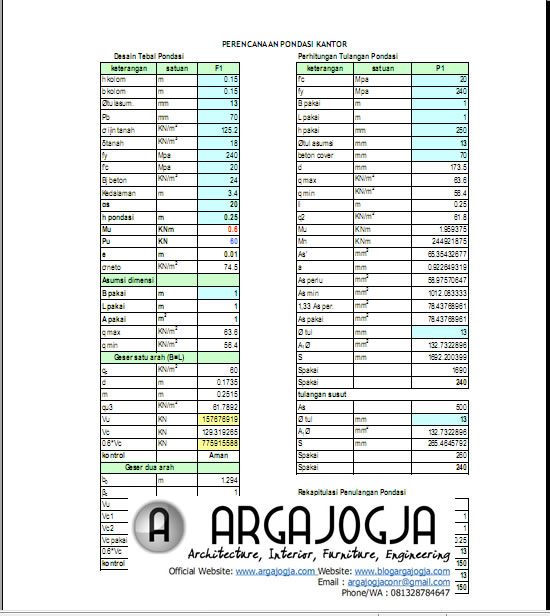

perhitungan pondasi kantor
perhitungan pondasi kantor

print pemodelan SAP2000
print pemodelan SAP2000

print pemodelan SAP2000
print pemodelan SAP2000

beban pada struktur
beban pada struktur

gaya aksial spbu
gaya aksial spbu

gaya momen spbu
gaya momen spbu

print table sap2000
print table sap2000

laporan total
laporan total

Anda ingin dibuatkan laporan kontruksinya? Hubungi tim argajogja
